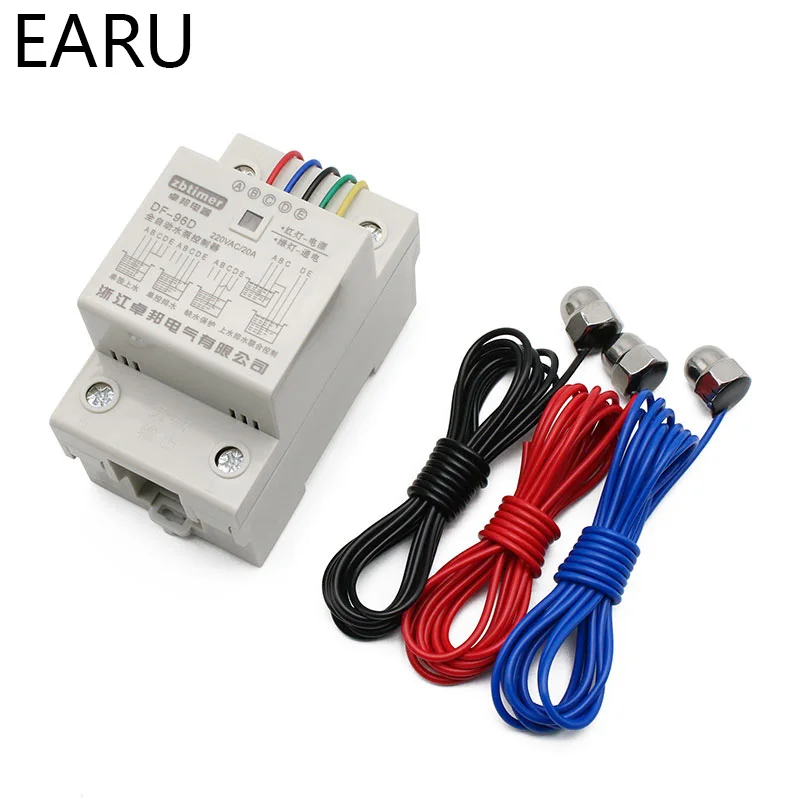

Реле DF-96dk автоматический контроллер уровня воды с датчиками 220В

Автоматический регулятор уровня воды с датчиками.Используется для контроля и регулирования уровня воды в бассейне, водонапорной башни, бочки, дренажной яме, баке для воды и т.д. В простейшем случае устанавливается датчик № 1 на дно, № 2 на минимально допустимый уровень, № 3 на максимально допустимый уровень. Прибор следит за уровнем воды и включает (отключает) насос (клапан, лампочка, звонок или др. электроприбор) чтобы установить уровень воды на необходимый уровень или сигнализирует о его отклонении.

Параметры:

модель: DF-96D

материал: пластик

рабочее напряжение: 220 В / 50Гц

режимы работы: вкл/выкл / автоматический (красный переключатель)

мощность потребления: ≤ 2 Вт

датчики: 3 шт. по 2 м. (можно удлинять медной проволокой).

максимальная нагрузка: 1.1 кВт

рекомендуемая рабочая нагрузка: до 0.7 кВт

установка: на DIN-рейку

размеры: 126 x 88 x 74 м

Пакет включает:

1 шт. Автоматический переключатель контроллера уровня воды

Датчик 3 шт 200 см

Инструкции по установке одноконтрольного бассейна UP (водохранилищ), показанные на рисунке 1.

A (красный)-контрольная точка верхнего уровня воды. Когда уровень воды достигает точки А,

Зонд касается воды, и контроллер может автоматически остановить насос.

B (синий)-Контрольная точка нижнего уровня воды. Когда уровень воды отходит от точки B,

Зонд вне досягаемости воды и контроллер могут запустить насос автоматически.

C (черный)-Должен быть помещен в дно бассейна как общая линия.

D (зеленый) и E (желтый) соединены с C (черный).

Инструкции по установке одноконтрольного бассейна ВНИЗ (слива воды) показаны на рисунке 2.

E-Контрольная точка верхнего уровня воды. Когда уровень воды доходит до точки E,

Зонд касается воды, и контроллер может запустить насос автоматически.

D-Контрольная точка нижнего уровня воды. Когда уровень жидкости отходит от точки D,

Зонд вне досягаемости воды и контроллер могут автоматически остановить насос.

C-Должен быть помещен в дно бассейна как общая линия.

A & B-отключен

1. Отсутствие инструкции по установке водозащиты показано на рисунке 3.

C & D-Точки контроля более низкого уровня воды. Когда уровень воды сходит с этой точки,

Датчик C или D недоступен для воды, и контроллер может автоматически остановить насос.

E & C-короткое соединение;

A & B-отключен

2. Совместное управление ВВЕРХ и ВНИЗ инструкции по установке бассейна, показанные на рисунке 4.

A-Верхняя точка контроля уровня воды в бассейне UP. Когда уровень воды доходит до точки A, датчик касается воды, и контроллер может автоматически остановить насос.

B-Нижняя контрольная точка уровня воды в верхнем бассейне. Когда уровень воды сходит с точки A, датчик недоступен для воды и контроллер могут запустить насос автоматически.

C-Должен быть помещен в нижней части пулов ВВЕРХ и ВНИЗ как общая линия.

D-Нижняя контрольная точка уровня воды в бассейне ВНИЗ. Когда уровень воды выходит из точки D, зонд недоступен, и контроллер может автоматически остановить насос.

E-Верхняя контрольная точка уровня воды в бассейне ВНИЗ. Когда уровень воды достигает точки E, датчик достигает воды, и контроллер может автоматически запустить насос. Затем бассейн начинает сливать воду. Если нет, точка E отключена

Используется для решения проблемы:

1. Включено, но нет работы:

А. Убедитесь, что красный индикатор горит или нет. Если нет, сделайте соединение достаточно хорошим;

2. Когда уровень воды выше или ниже датчиков, но насос не запускается и не останавливается автоматически, проверьте это следующим образом.

А. Установлен ли зонд слишком высоко или низко, чтобы уровень воды мог достигать или недоступен;

Б. Подключение верхней и нижней линии или зонда происходит по ошибке или короткое замыкание;

C. Проверить зонд, ржавчина он или нет или соединение достаточно хорошее.

D. C-Проверьте общую линию, находится ли она в самом нижнем дне бассейна.
