1.Синий сегмент на верхнем конце представляет собой внешний разрядный разъем, а на нижнем конце имеется индикатор работы соответствующего канала.

2.Отображение кривой напряжения и тока, отображение напряжения и тока в реальном времени, двухпроводный метод измерения внутреннего сопротивления постоянного тока

3.U-образный паз на задней панели совмещен с печатной платой, а вентилятор активно отводит тепло, образуя канал для отвода тепла.

держатель батареи 4.18650 использует компактный держатель батареи, подходящий для измерения заряда батареи с плоской головкой

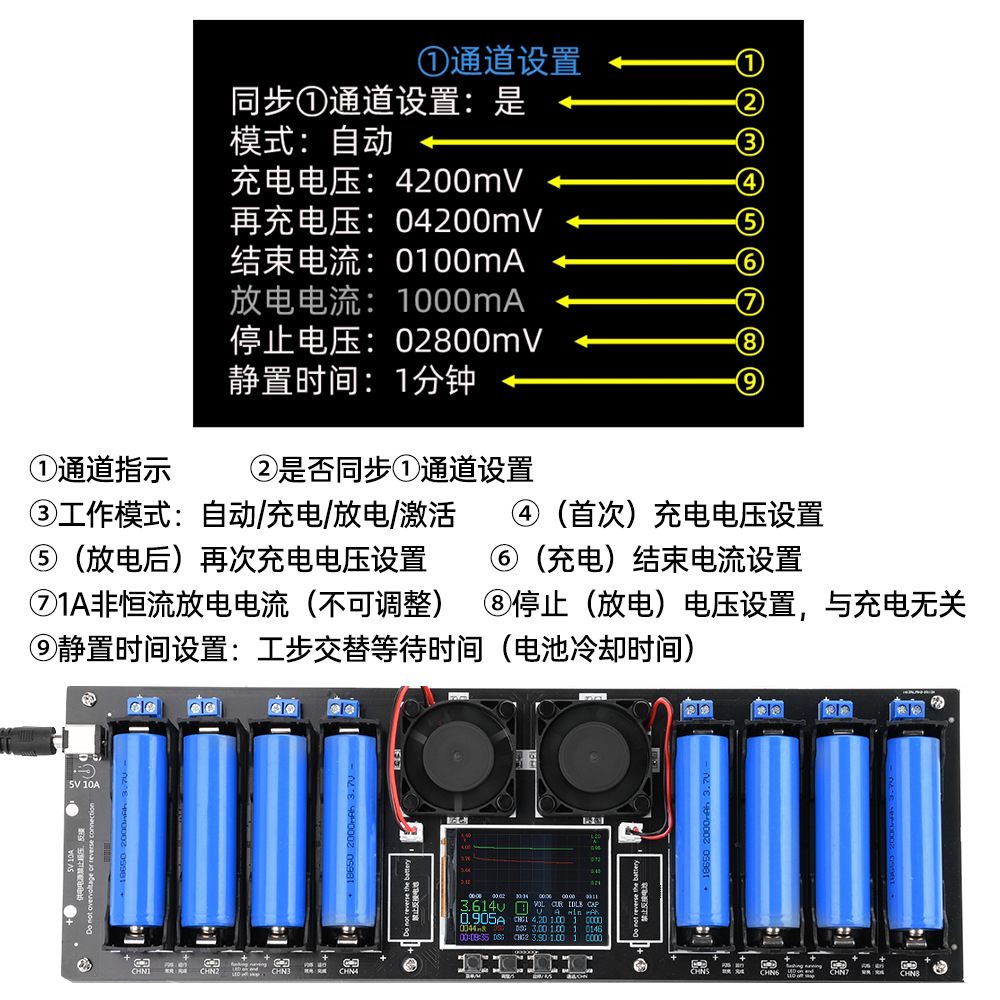

5.Тип канала: 8 независимых каналов, каждый из которых не связан между собой, работают независимо и не влияют друг на друга.

6.Синхронизация каналов: поддержка синхронизации настроек 8 каналов, вы также можете установить параметры каждого канала отдельно.

7.Циклическая зарядка и разряд: В автоматическом режиме поддерживается только один цикл заряд-разряд-зарядка, а несколько циклов не поддерживаются

Параметры продукта：

Рабочее напряжение: DC5V 10A (стандартный голый металл, без источника питания), избыточное давление должно сжечь машину

Интерфейс источника питания: ①: сильноточный интерфейс DC5.5, ②: паяные соединения положительных и отрицательных электродов 5 В

Защита от обратного подключения источника питания: предусмотрена защита от обратного подключения, а обратное подключение источника питания запрещено

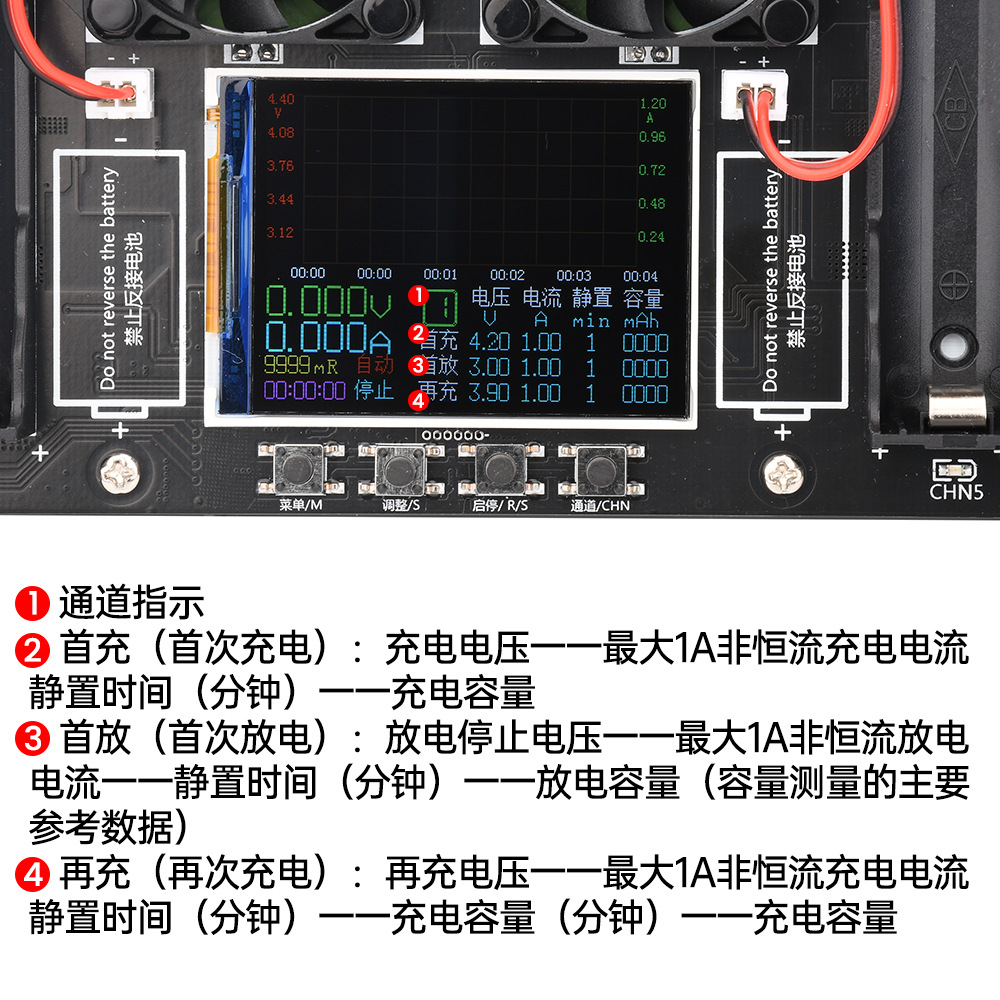

автоматический режим: программа запускается ~ зарядка при напряжении остановки зарядки 4,2 В, ток зарядки меньше тока остановки в течение 30 секунд, первая зарядка завершена ~ дать постоять (без зарядки или разрядки) ~ Разрядка в соответствии с настройкой напряжения остановки, напряжение нагрузки ниже напряжения остановки в течение 10 секунд, разрядка завершена ~ дать постоять (без зарядки или без нее) ~ Используйте напряжение зарядки в качестве напряжения остановки для зарядки. Когда напряжение зарядки установлено на 4,2 В, ток зарядки меньше тока остановки в течение 30 секунд, и программа завершается (когда напряжение зарядки отключено). напряжение подзарядки не равно 4,2 В, напряжение аккумулятора достигает напряжения подзарядки, и программа завершается), и подзарядка завершена, программа завершается и работа в автоматическом режиме завершена.

② Режим зарядки: программа запускается ~ когда напряжение зарядки установлено на 4,2 В, ток зарядки меньше тока остановки на 30 секунд, и программа завершается (когда напряжение зарядки не равно 4,2 В, напряжение аккумулятора достигает зарядного напряжения и программа завершается) ~ зарядка завершена.

放电 Режим разрядки: программа запускается ~ напряжение нагрузки ниже напряжения остановки на 10 секунд, программа завершается ~ разрядка завершена

激活 Режим активации: Предназначен только для профессионалов, тестировщикам не разрешается покидать поле во время использования!Принудительная зарядка при напряжении остановки зарядки она не остановится автоматически и должна быть завершена вручную.

Зарядный ток: Каждый канал независим примерно до 1 А, и зарядный ток не регулируется.

Напряжение остановки зарядки: 3,7 В, 3,8 В, 3,9 В, 4,0 В, 4,1 В, 4,2 В, всего регулируется 6 передач

Напряжение остановки подзарядки: 3,0 В, 3,1 В, 3,2 В, 3,3 В, 3,4 В, 3,5 В, 3,6 В, 3,7 В, 3,8 В, 3,9 В, 4,0 В, 4,1 В, 4,2 В, всего регулируется 13 передач.

Конечный ток: 100 мА, 200 мА, 300 мА с регулируемой передачей

Ток разряда: Каждый канал независимо разряжает примерно до 1 А непостоянного тока, и ток разряда не регулируется.

Напряжение остановки разряда: 2,0 В, 2,1 В, 2,2 В, 2,3 В, 2,4 В, 2,5 В, 2,6 В, 2,7 В, 2,8 В, 2,9 В, 3,0 В, 3,1 В, 3,2 В, 3,3 В, 3,4 В, 3,5 В, 3,6 В, всего регулируется 17 передач.

Время стояния: 1 ~ 5 минут, передача регулируется.

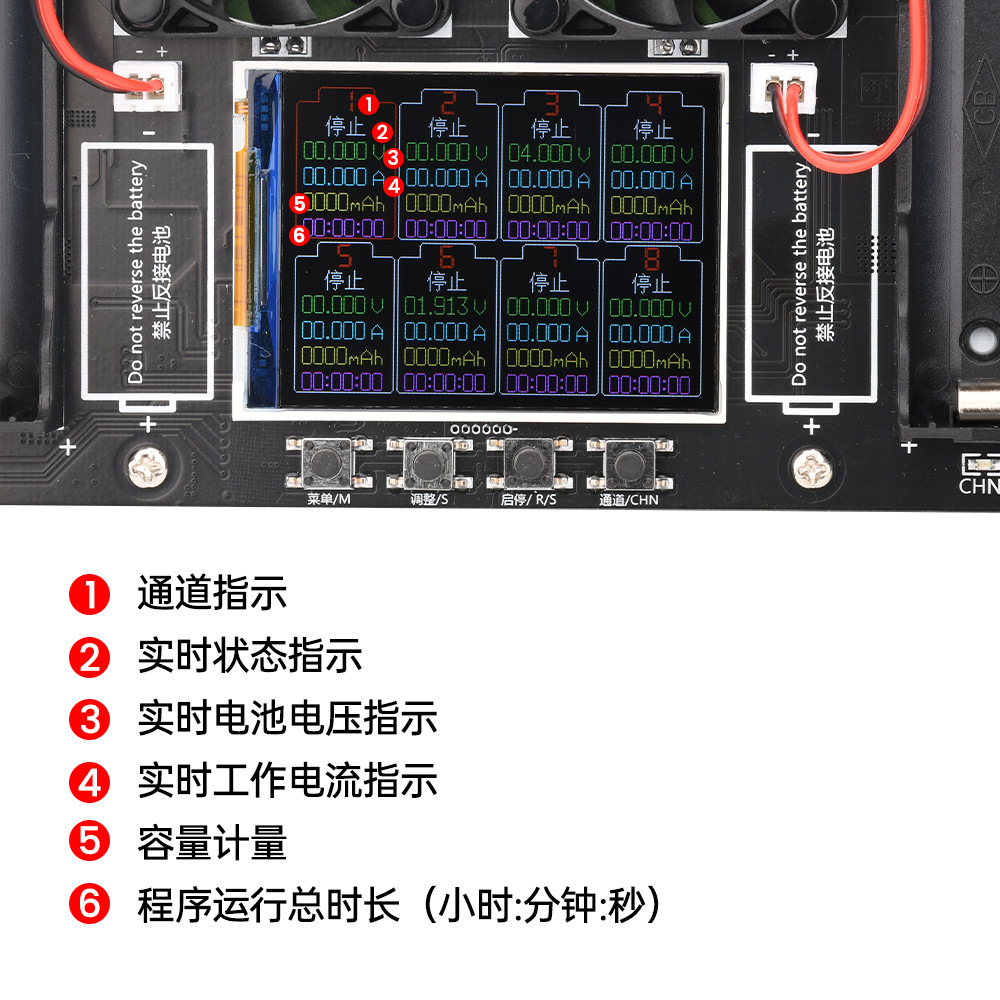

Предварительный просмотр состояния: Поддержка 8-канального состояния и предварительного просмотра на 1 экране

Одноканальный подробный дисплей: поддержка

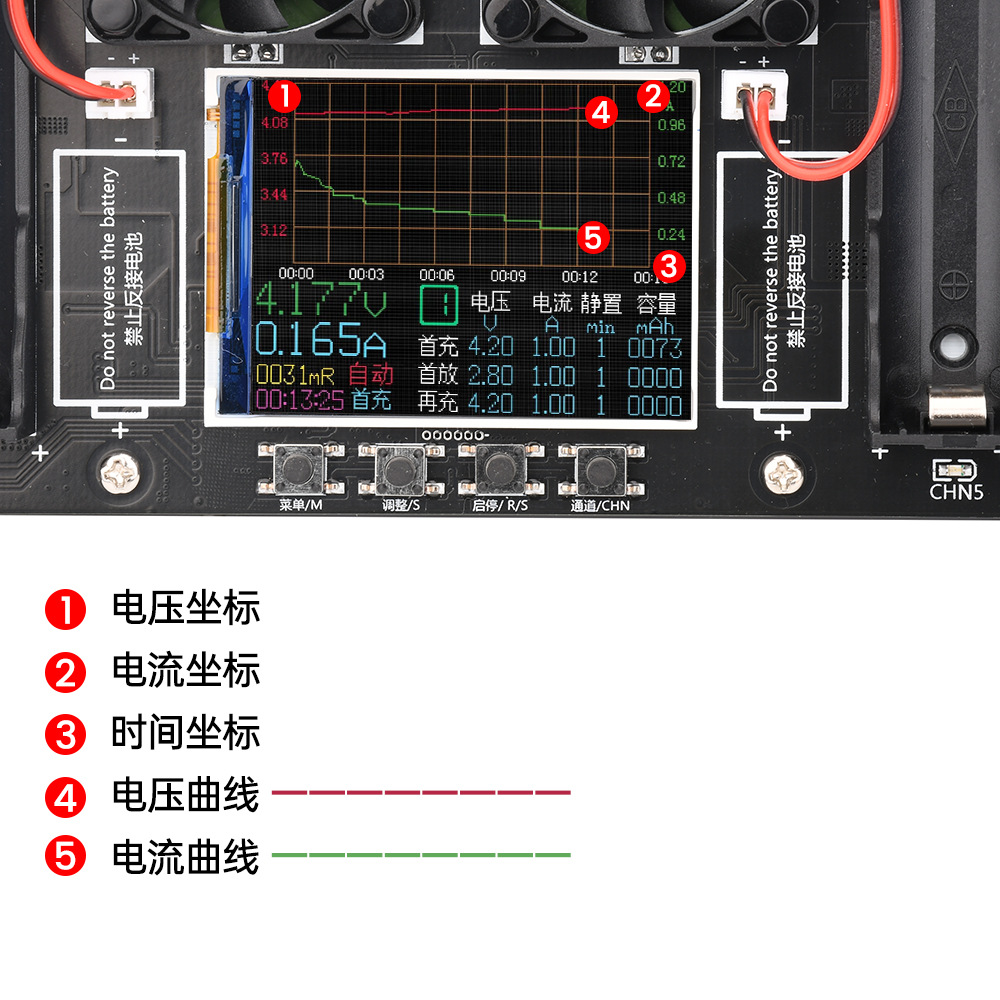

Одноканальный дисплей кривой заряда и разряда: поддержка

Определение внутреннего сопротивления: двухпроводной метод постоянного тока измеряет внутреннее сопротивление и используется только для сортировки одной и той же партии.

Метод рассеивания тепла: активное рассеивание тепла

Защита от перегрева: поддержка

Циклическая зарядка и разряд: В автоматическом режиме поддерживается только один цикл заряд-разряд-зарядка, а несколько циклов не поддерживаются.

Внешний тест: Да, его можно разрядить извне через клемму 2P. Один канал может одновременно поддерживать только один из держателей батареи или внешние тесты. держатель батареи и внешний аккумулятор нельзя использовать для тестирования одновременно.

Защита от обратного подключения аккумулятора: Предусмотрена защита от обратного подключения, но обратное подключение аккумулятора запрещено.

Размер продукта: 37 × 110 × 310 мм

Размер упаковки: 60 × 112 × 335 мм

Информационная ссылка:https://mp.weixin.qq.com/s/54bIE9IunVy7bZLAy99xNA

Упаковочный лист：

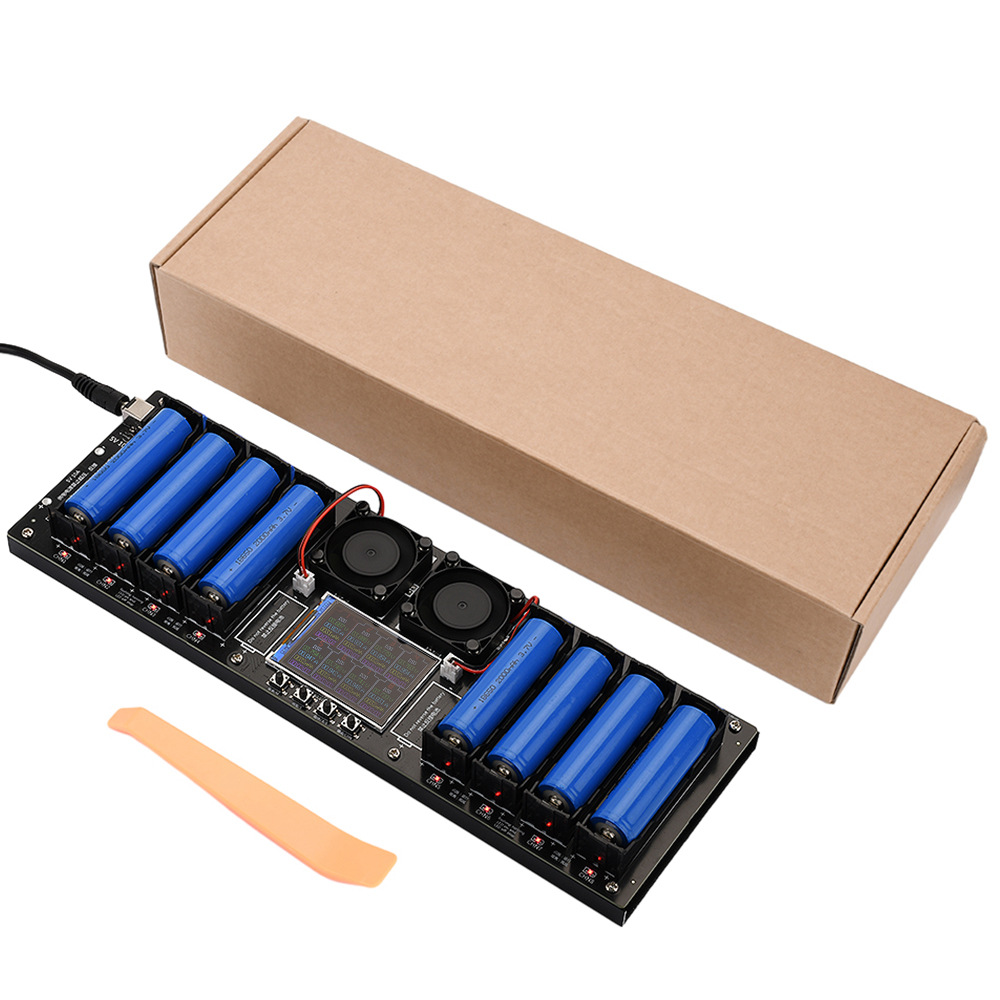

Детектор * 1 (батарея в комплект не входит)
